Кольцепрокатные станы

Радиально-осевой кольцепрокатный стан серии
Запросить расценки

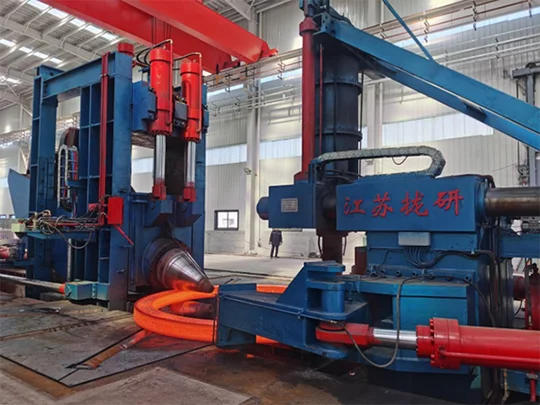

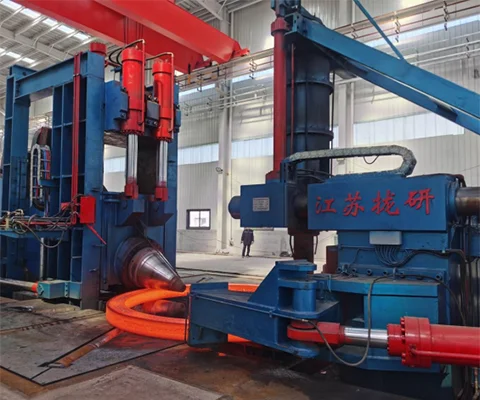

Радиально-осевой кольцепрокатный стан серии D53KS

Радиально-осевой кольцепрокатный станок с ЧПУ D53KS представляет собой специлизированное прокатное оборудование для кузнечного производства заготовок кольцевой формы. Машина состоит из главного привода, станины, ползуна, валка, осевой стойки, центрирующего механизма, измерительного устройства, гидравлической системы, гидравлических трубопроводов, системы управления, трекового устройства, системы смазки, системы охлаждения, системы подачи/выгрузки и т.д. Данное прокатное оборудование использует технологию ЧПУ для одновременной прокатки кольцевой поковки в радиальном и осевом направлениях путем простого ввода параметров, таких как размеры кольца, заготовки, валков и марки материала. Размеры кольцевых заготовок и статус работы прокатного станка могут легко отслеживаться на встроенном экране.

  • Наружный диаметр кольца 300~12000 мм
  • Высота кольца 60~2000 мм

Примечание: Доступны индивидуальные решения в соответствии с производственными требованиями заказчика.

Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Технические характеристики
Тип 800 1200 1600 2000 2500 3500 4000 5000 6300 7000 8000 9000 10000 12000
Рабочий диапазон Наружный диаметр кольцевого изделия (мм) 300-800 400-1200 400-1600 400-2000 500-2500 500-3500 600-4000 600-5000 1000-6300 1000-8000 1100-8000 1100-9000 1200-10000 1500-12000
Высота кольцевого изделия (мм) 60-250 60-300 60-300 60-350 80-400 80-500 80-600 80-700 100-1000 100-1200 100-1600 110-1600 120-1650 130-2000
Параметры станка Радиальное усилие прокатки (кН) 800 1000 1250 1600 2000 2000 2500 3000 4000 5000 6300 8000 1000 16000
Осевое усилие прокатки (кН) 630 800 1000 1250 1600 1600 2000 2500 3150 4000 5000 5000 6000 8000
Скорость прокатки (м/с) 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.3 0.4-1.4 0.4-1.4 0.4-1.4 0.4-1.4 0.4-1.4 0.4-1.4
Мощность двигателя Радиальный приводной двигатель (кВт) 160 250 280 2×220 2×250 2×280 2×315 2×355 2×500 2×630 2×730 2×900 2×1200 2×1800
Осевой приводной двигатель (кВт) 2×75 2×110 2×160 2×220 2×250 2×280 2×315 2×355 2×500 2×630 2×730 2×800 2×1000 2×1300
Габариты Длина (мм) 8500 9000 11000 13000 14000 17000 18000 20000 24000 26000 30000 36000 40000 48000
Ширина (мм) 2200 2400 2500 3000 3500 3800 4200 5300 6800 7500 8500 9000 9500 12000
Высота над уровнем пола (мм) 3300 3500 3600 3800 4300 4500 4600 4700 6500 7200 8000 8500 10000 11000

Примечание: Модели автоматической серии доступны по запросу.

Преимущества

В станке для радиально-осевой прокатки с ЧПУ D53KS используется конструкция с верхним извлечением оправки, облегчающая зажим и снятие колец и повышающая эффективность работы. Четырехколонная направляющая структура обеспечивает точность и стабильность движения валков, тем самым повышая точность обработки кольцевых деталей. Металлические волокна прокатанных колец непрерывно распределяются по окружному направлению, имея плотную внутреннюю структуру и мелкую зернистость, благодрая чему их механические свойства значительно выше, чем у колец, раскатаных на вертикальных кольцепрокатных станках или по традиционным прокатным технологиям.

Подходящие материалы

Углеродистая сталь, легированная сталь, нержавеющая сталь, титановый сплав, медный сплав, алюминиевый сплав и т.д.

Применение

Наш радиально-осевой кольцепрокатный стан может изготавливать различные типы поковок бесшовных колец, таких как кольца подшипников, поворотные опоры, шестерни, фланцы, ступицы, тонкостенные цилиндрические детали, фланцы для ветряных энергетических установок, фланцы с высокой горловиной и т.д., которые широко применяются во многих областях промышленности, включая машиностроение, автомобилестроение, железнодорожный транспорт, судостроение, нефтехимию, авиацию, аэрокосмическую промышленность, атомную и ветряную энергетику.

Готовая продукция
Готовая продукция
Готовая продукция
Готовая продукция
Готовая продукция
Готовая продукция
Особенности
  • Управляется с помощью электронного маховика.
  • Оснащен двухэкранным дисплеем для отображения рабочего статуса и широкого обзора всех параметров.
  • Ввод размеров кольца и заготовки позволяет автоматически генерировать кривую прокатки.
  • Автоматический режим работы CAR, который в процессе прокатки автоматически согласует радиально-осевое обжатие в соответствии с требуемой кривой.
  • Весь процесс прокатки может быть выполнен с помощью всего одного электронного маховика.
  • Доступные режимы управления включают ручной, полуавтоматический и полностью автоматический режим работы одним нажатием кнопки.
  • Верхний уровень системы использует промышленный компьютер, а нижний уровень – программируемый контроллер Siemens (Германия). Наш кольцепрокатный станок оснащен различными интеллектуальными модулями, что позволяет организовать автоматизированное поточное производство, работу без постоянного присутствия оператора, простое управление и снижение трудоемкости для рабочих.
  • Кумулятивный метод локального прессования и непрерывной малой деформации позволяет оборудованию с небольшой тоннажностью иметь большой диапазон обработки и высокую производительность. По сравнению со свободной ковкой обладает низким расходом материала, энергопотреблением и совокупными производственными затратами.
  • Использует полноценную ЧПУ систему для интеллектуальной регулировки размера кольцевой продукции, что позволяет производить различные изделия без дополнительных затрат на оснастку и удовлетворять потребности в заказах разных клиентов.
  • Использует компьютерные имитационные кривые для отображения статуса прокатки, что обеспечивает высокий коэффициент выхода годных изделий. По сравнению с традиционной кольцевой прокаткой значительно экономит заготовки.
  • Простое и удобное управление экономит 60% трудозатрат по сравнению с традиционными прокатными процессами. Обычные рабочие могут освоить управление после краткого обучения, что значительно снижает трудовые затраты и требования к квалификации персонала.
  • Оборудование изготовлено из стального литья, имеет стабильную жесткую конструкцию, устойчиво к деформации, обладает высокой прочностью и долговечностью.

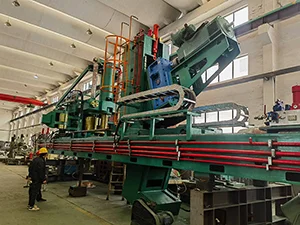

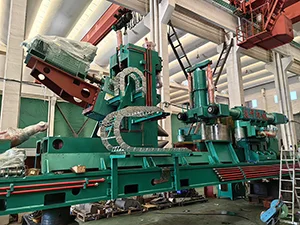

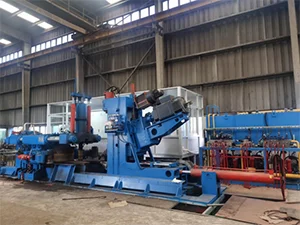

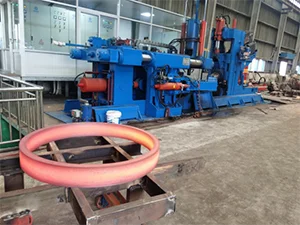

Фотографии с производственной площадки клиента
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии
Станки, поставленные клиентам
D53KS-1200 Tianjin Yukai Technology
D53KA-1600 Jining Shanyou
D53KS-1600 Xiamen Yihechang
D53KS-1600 Shandong Nanshan Aluminum Industry
D53KA-5000 Zhuji Hongmao
D53KA-5500 Xinyutong Forging
D53KA-5000 Dandong Fengneng
D53KA-8000 Dandong Fengneng
D53KA-10000 Tangshan Wenfeng
D53KA-12000 Tangshan Wenfeng
D53KA-12000 Guangdong Sanhao
D53KS-6500 Jiangyin Hengye
D53KS-8000 Jiangyin Hengye
D53KA-6000 Jiangyin Liaoyuan
D53KA-7000 Shanxi Fuxingtong
D53KA-6500 Shanxi Chengye Forging
D53KA-6000 Shenyang Aviation Forging
D53KA-2500 Changzhou Kairui
D53KS-1600 Jiangyin Chengdong
D53KS-2500 Jiangyin Yuanfeng
D53KS-2500 Zhejiang Longcheng
D53KS-2500 Foshan Xinhui
D53KS-2500 Jiangyin Dongrun
D53KS-1500 Xiamen
D53KS-4000 Suzhou Enweier
D53KS-8000 Luoyang Jiaheng
D53ks-6500 Wugang Hechuang Precision Engineering
D53KS-1600 Quanzhou Lianhe
D53KS-1600 Xi'an Mucheng Heavy Industry
D53KS-800 Wuxi Zhenghong
D53KS-1200 Anhui Tuoshan Heavy Industry
D53KS-4800 Liaoning Lifate Special Equipment
D53KS-1200 Турция
D53KS-2500 Индия
D53KS-3000 Индия
D53KS-2000 Иран
D53KS-5000 Иран
D53KS-2000 Индия
D53KS-2500 Россия
D53KA-4500 Россия
D53KS-5000 Пакистан
D53KS-4000 Турция
D53KA-6300 Турция
D53KS-4000 Тайвань
Другие типы кольцепрокатных станков
Вертикальный кольцепрокатный стан серии

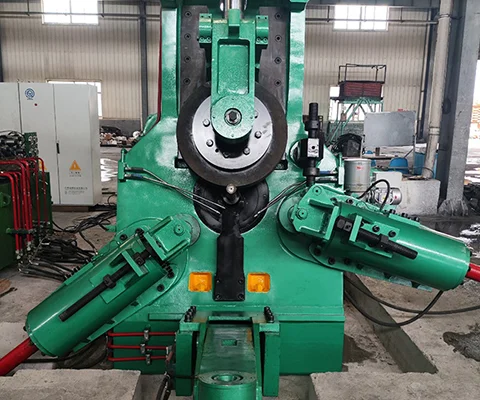

Вертикальный кольцепрокатный стан серии D51K
Радиально-осевой кольцепрокатный стан серии
Радиально-осевой кольцепрокатный стан серии D53KS
Автоматический кольцераскатный комплекс
Автоматический кольцераскатный комплекс

Наша линия свободной прокатки способна перерабатывать сырье напрямую в готовые бесшовные кольца и включает в себя: ковочный манипулятор для транспортировки сырья, гидравлический ковочный пресс для осадки и прошивки заготовки, ковочный манипулятор для передачи и позиционирования заготовки, радиально-осевой кольцепрокатный станок для прокатки колец, ковочный манипулятор для снятия готовых изделий с линии и правильный пресс для коррекции деформированных единиц.

Подробнее
Основное оборудование

Наши кольцепрокатные машины изготавливаются из стального литья, что дает им стабильную и жесткую конструкцию, а также повышенную прочность и долговечность. Это гарантирует точность и стабильность движения валков, тем самым повышая точность обработки кольцевых деталей и значительно снижая процент брака. Кроме того, благодаря использованию системы ЧПУ достигается высокоточная обработка размеров, формы и качества поверхности кольцевых изедлий, что значительно повышает общую производственную эффективность.

Наш радиально-осевой кольцепрокатный станок изготовлен из стального литья, что создает стабильную и жесткую конструкцию, устойчивую к деформации, а также обладающую высокой прочностью и долговечностью. Это идеальное оборудование для обработки бесшовных кольцевых поковок соответствующих размеров, включая фланцы и уплотнительные кольца.

Наш радиально-осевой кольцепрокатный стан управляется электронным маховиком, обладает высокой степенью автоматизации и использует кумулятивный метод локального прессования и непрерывной малой деформации, что позволяет достичь высокоточного проката кольцевых деталей. Это соответствует потребности ветроэнергетической отрасли в высокоточных кольцевых деталях больших размеров и подходит для крупносерийного производства фланцев башен ветрогенераторов и колец главного вала.
